Aplicações
As válvulas DV e DVF são destinadas às instalações de irrigação residenciais e públicas de menores dimensões.
Características
- Filtragem dupla: na membrana e no solenoide
- Abertura manual sem fuga de água, rodando o solenoide um quarto de volta
- Parafuso purga
- Parafusos “Philips” (fenda em cruz) em aço inoxidável
- Conjunto solenóide – pistão numa só peça
- Punho ergonômico para abertura e fechamento manuais
- Controle de vazão na série DVF
- Solenóide imerso em reservatório de proteção
- Configuração angular para facilitar instalação
Dados Técnicos
075-DV
- Vazão: 0,05 a 5,0 m3/h (0,2 a 22gmp)
- Gama de pressões: 1,0 a 10 bars (15 a 150 psi)
- Temperatura: até 43 o C (110° F)
100-DV/100-DV-A/100-DVF
- Vazão: 0,050 a 9,08 m3/h (0,2 a 40 gpm)
- Gama de pressões: 1,0 a 10 bars
- (15 a 150 psi)
- Temperatura: até 43 o C (110° F)
Dados Elétricos
- Solenóide: 24 V, 50 Hz / 60 Hz
- Corrente de ativação: 0,30A (7,2 VA)
- Corrente de manutenção: 0,19A (4,6 VA)
Dimensões
Válvulas série DV
- Altura: 11,4 cm (4 1/2”)
- Largura: 8,4 cm (3 1/3”)
- Comprimento: 11,1 cm (4 3/4”)
Válvulas série DVF
- Altura: 14,2 cm (5 3/5”)
- Largura: 8,4 cm (5 1/3”)
- Comprimento: 11,1 cm (4 3/8”)
Modelos
- 075-DV: 3/4” fêmea
- 075-DV: 3/4″ fêmea baixa vazão
- 100-DV: 1” fêmea
- 100-DVF: 1” fêmea com regulador de vazão

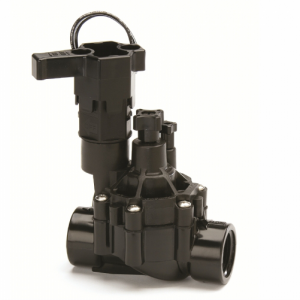

Válvulas Solenoide Série DV
