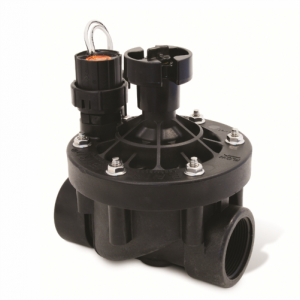

Válvula Solenoide Série PEB Rain Bird100 PEB | 150 PEB | 200 PEB

Aplicações

Estas válvulas são destinadas a instalações de irrigação automática de espaços verdes como parques, campos de esportes e de golfe, como também a sistemas de irrigação agrícola.

Características
  • Válvulas eletromagnéticas com corpo em plástico reforçado com fibra de vidro
  • Ampla gama de pressões de 1,4 a 13,8 bars (20 a 200 psi)
  • Purga manual externa e interna
  • Solenoide em peça única
  • Filtros autolimpantes na série PEB
  • Na série PES-B um raspador é acionado pelo movimento da membrana, limpando mecanicamente o filtro de aço inoxidável em cada operação de abertura e fechamento
  • Solenoide de baixo consumo de energia
  • Regulagem de vazão
  • Parafuso de purga
  • Possibilidade de instalação de uma unidade reguladora de pressão com ajuste de 1 a 7 bars (a encomendar em separado, ref. PRS)
  • Admite regulador de pressão do tipo PRS-D para otimizar funcionamento do aspersor
Dados Técnicos
  • Vazão: 0,06 a 45 m 3/h
  • Pressões: 1,4 a 13,8 bars
  • Temperatura: 66° C (150° F) máx.
Dados Elétricos
  • Solenoide 24 V, 50 Hz / 60 Hz
  • Corrente de chamada: 0,41A (9,9 VA)
  • Corrente de manutenção: 0,23A (5,5 VA)
Dimensões

100 PEB/100 PES-B:

  • 1” (26/34): BSP ou NPT fêmea
  • Comprimento: 10,2 cm (4”)
  • Altura: 16,5 cm (6 1/2”)
  • Largura: 10,2 cm (4”)

150 PEB/150 PES-B:

  • 11/2” (40/49): BSP ou NPT fêmea
  • Comprimento: 15,2 cm (6”)
  • Altura: 20,3 cm (8”)
  • Largura: 15,2 cm (6”)

200 PEB/200 PES-B: 2

  • 2” (50/60): BSP ou NPT fêmea
  • Comprimento: 15,2 cm (6”)
  • Altura: 20,3 cm (8”)
  • Largura: 15,2 cm (6”)

200-PEB: 2″ (50/60)

  • 100-PESB: 1″ (26/34) com sistema de limpeza
  • 150-PESB: 11/2″ (40/49) com sistema de limpeza
  • 200-PESB: 2″ (50/60) com sistema de limpeza
Acessórios
  • Regulador de pressão PRS-D
  • Conectores DBR

Os valores de perda ocorrem com o controle de vazão completamente aberto.
Nota: O módulo PRS-D só é recomendado para uso com vazões na parte sombreada da tabela
Os valores de perda ocorrem com o controle de vazão completamente aberto.
Nota: O módulo PRS-D só é recomendado para uso com vazões na parte sombreada da tabela
Série PES-B
Vazão
Vazão 100-PEB 150-PEB 200-PEB
m3/h l/s 1″ 11/2″ 2″

Modelos
  • 100-PEB: 1” (26/34)
  • 150-PEB: 11/2” (40/49)
  • 200-PEB: 2” (50/60)
  • 100-PESB: 1” (26/34) com sistema de limpeza
  • 150-PESB: 11/2” (40/49) com sistema de limpeza
  • 200-PESB: 2” (50/60) com sistema de limpeza
Acessórios
  • Regulador de pressão PRS-D
  • Conectores DBR
